一、倒装芯片封装工艺概述

21世纪初期，半导体芯片制造工艺关键尺寸逐步迈入纳米级别，消费电子、工业电子等各类电子产品持续向小型化、低功耗、高性能方向迭代，对芯片封装的体积、散热能力、寄生参数控制效果提出了更高要求。

行业发展推动芯片功能密度与集成度大幅提升，单颗芯片的外接焊盘数量普遍突破千级规模。传统引线键合封装技术的工艺局限性逐渐凸显，已无法适配芯片引脚数量激增、信号传输提质增效的发展需求，在此背景下，基于凸点制备的倒装芯片封装技术逐步普及，并成为主流先进封装技术之一。

倒装芯片封装是一种高性能芯片互连封装技术，核心工艺特征为直接在芯片正面焊盘区域制备焊料凸点，通过翻转芯片，使芯片凸点与基板焊点精准对位并完成焊接，以此实现芯片与基板之间的电气、机械连接。

相较于传统引线键合、载带自动焊（TAB）等传统互连封装技术，倒装芯片封装的技术优势十分突出。该技术能够大幅压缩封装体积，有效削弱信号传输过程中的寄生效应，缩短电流传输路径，减薄整体封装厚度，同时可进一步缩小引脚互连间距，支持更高数量的I/O接口配置。

凭借结构与工艺优势，倒装芯片封装具备更高的功能集成度、更优质的信号与电源完整性，同时芯片散热性能得到显著优化，广泛应用于各类高性能电子产品的芯片封装环节。

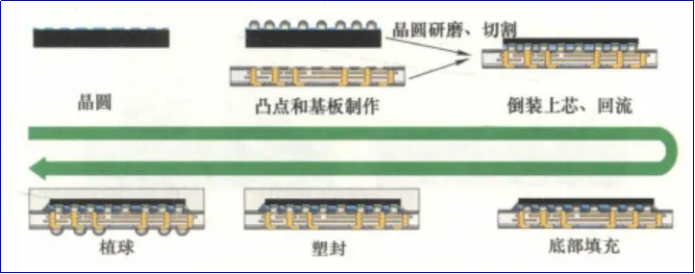

倒装芯片封装的完整工艺流程包含来料检验、基板制备与芯片凸点制备、晶圆贴膜、晶圆研磨减薄、晶圆切割、芯片倒装对位焊接、底部填充、胶体固化，以及后续塑封、激光打标、基板植球、成品切割分选、最终性能检测等工序，整体工艺流程如下图所示。

在整套封装流程中，除芯片凸点制备与芯片倒装焊接两大核心工序外，其余辅助工序与传统引线键合封装工艺基本一致，因此本文重点针对凸点制备与倒装焊接两大关键工艺展开详细阐述。

二、凸点制备（Bumping）工艺

Bumping工艺是实现倒装芯片封装的核心关键，直接决定芯片互连的精度、稳定性与可靠性。目前行业主流的凸点结构主要分为四类，分别为可控坍塌芯片互连（C4）凸点、铜柱凸点、局部回流焊料帽铜柱凸点以及铜-铜键合凸点。其中，C4可控坍塌芯片互连技术是倒装封装领域的经典技术，由IBM公司率先研发推出，是倒装芯片封装技术发展历程中的重要技术突破。

C4技术的核心工艺原理为：采用物理气相沉积（PVD）工艺，在芯片焊盘表面制备凸点底层金属层（UBM）。UBM过渡层具备粘接、阻隔金属扩散、辅助焊料润湿的核心作用，是保障凸点与芯片焊盘稳固结合的关键结构。

焊料层可通过真空蒸发、模板印刷、电化学电镀等多种工艺方式制备完成，最终通过芯片倒装、对位回流焊接，实现芯片与基板的电气互连，该类工艺也是行业内经典的焊球凸点制备技术。

随着半导体封装技术的迭代升级，电镀工艺凭借精度高、适配性强的优势，逐步成为倒装芯片凸点制备的主流工艺，可满足焊球凸点、铜柱凸点的规模化制备需求，同时适配超细节距、大尺寸晶圆的封装生产场景。

焊球凸点是早期倒装封装中应用最广泛的凸点结构，工艺核心为在超薄UBM层表面制备厚层焊料，依靠焊料熔融实现芯片与基板的电气导通。该结构具备工艺成熟、加工难度低、封装良率高、可靠性稳定等优势，长期作为行业主流的芯片互连结构。

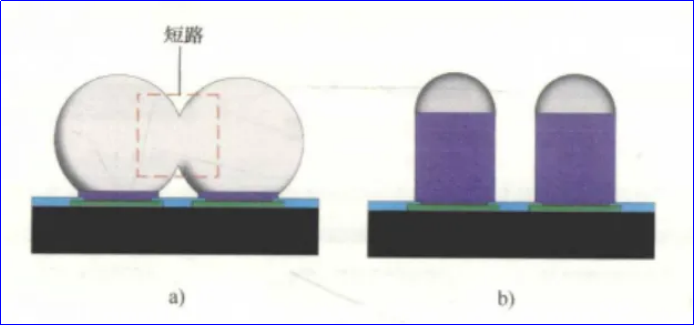

但焊球凸点存在明显的工艺短板，焊接后凸点高度一致性难以精准把控，高密度排布下易出现凸点桥连问题，引发电路短路故障，如下图所示。受此限制，焊球凸点无法实现超细节距排布，难以适配超高集成度芯片的封装需求。

相较于焊球凸点，铜柱凸点在封装焊接过程中不会发生熔融形变，凸点整体结构保持完整，结构形态如图2b所示。该结构彻底解决了传统焊球凸点的节距限制问题，可实现更小间距、更高密度的I/O引脚排布，同时在导电导热性能、长期服役稳定性、封装成本控制等方面具备显著优势。

当前，行业凸点技术正逐步向超细节距铜柱凸点迭代，以此适配芯片高集成度、高密度引脚的发展需求。本文主要围绕铜柱凸点制备及倒装焊接核心工艺流程进行详细介绍。

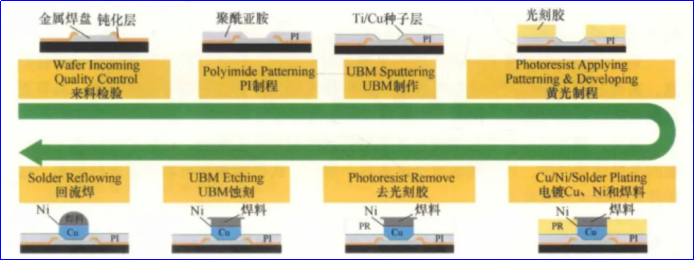

铜柱凸点制备与芯片倒装焊接的完整工艺流程主要包括聚酰亚胺（PI）涂覆、UBM层制备沉积、黄光光刻、金属电镀、晶圆清洗、光刻胶去除、UBM层刻蚀、芯片倒装回流焊等工序，典型的凸点制备工艺流程如下图所示。

聚酰亚胺涂覆制程又称PI制程。铜柱凸点的硬质结构会对晶圆产生一定的机械应力，长期生产和服役过程中易引发晶圆结构形变、失效等问题。为抵消结构应力、保护晶圆本体，在正式制备铜柱凸点前，需在晶圆表面均匀涂覆一层聚酰亚胺薄膜，通过柔性薄膜缓冲应力，提升晶圆结构稳定性与封装可靠性。

UBM层制备沉积工序的核心是完成阻挡层与种子层的制备，整体采用物理气相沉积工艺实现。首先在芯片焊盘表面沉积钛（Ti）或钛钨（TiW）材质的阻挡层，可有效阻隔硅基底与后续铜金属层之间的原子扩散，避免金属迁移引发的电路失效。随后在阻挡层表面沉积铜（Cu）金属种子层，为后续电镀工艺提供导电基底，同时保障各金属层之间的结合强度，避免分层脱落。

黄光光刻制程的核心作用是制备电镀图形，为铜柱凸点精准定位。首先采用氩等离子体清洗工艺，去除芯片焊盘表面的氧化层与杂质，保证表面洁净度；随后在晶圆表面旋转涂覆光刻胶，依次完成预烘固化、精准曝光、显影定型流程，最终得到与铜柱凸点排布匹配的镂空电镀图形。

电镀工序是成型铜柱凸点的核心步骤，依次完成铜层、镍层、焊料层的电镀制备。将预处理后的晶圆固定于电镀夹具，浸入铜电镀液体系，通过精准调控电镀时长、电流大小、电镀液温度、流速与成分参数，在光刻胶镂空图形区域沉积指定厚度的铜金属，形成铜柱主体结构。铜柱成型后，继续电镀一层镍金属作为阻隔缓冲层，最后浸入锡电镀液，在铜柱顶端沉积锡基焊料层，完成凸点主体结构制备。

电镀工序完成后，需通过专用清洗设备去除晶圆表面残留的电镀液杂质，再通过脱胶工艺彻底剥离表面剩余光刻胶，保证晶圆与凸点表面洁净无残留，为后续刻蚀、焊接工序提供良好基础条件。

UBM层刻蚀工序的核心是隔离各独立铜柱凸点，规避电路短路风险。该工序需精准控制刻蚀范围与刻蚀深度，仅去除未被铜柱凸点覆盖的多余UBM层。若刻蚀不完全，残留的UBM金属层会导致相邻凸点导通，引发短路故障；若刻蚀过度，则会损伤铜柱凸点基底结构，降低凸点结构强度，直接影响芯片封装后的使用寿命与工作稳定性。

刻蚀完成后进入回流焊预处理工序，将晶圆置于回流焊炉内，通过高温环境使铜柱顶端的锡焊料熔融，熔融锡料与铜柱界面发生冶金反应，生成金属间化合物（IMC），冷却后形成结构稳定、导电性优异的焊接界面。生产过程中需精准管控焊接温度、保温时长等参数，控制金属间化合物的生长厚度与形态，从根源保障焊点的力学性能与电气可靠性。

最后完成芯片倒装封装工序，将制备好铜柱凸点的芯片精准翻转，使芯片凸点与基板预设焊盘一一对位，再次通过回流焊工艺完成凸点与基板焊盘的冶金焊接，实现芯片与基板的稳定电气连接和机械固定，完成芯片倒装核心封装流程。

铜柱凸点倒装封装是适配高端半导体器件的先进封装技术，相较于传统焊球凸点封装，不仅大幅提升了芯片的导电、导热性能与长期服役可靠性，同时可实现无铅化生产，完全契合电子行业环保生产标准。

现阶段，倒装芯片封装技术通过持续的工艺优化与技术迭代，已广泛应用于各类高性能、小型化半导体器件中。随着电子产品向更高集成度、更小体积、更强稳定性的方向持续发展，倒装芯片封装技术将不断完善升级，成为高端半导体封装领域的核心主流技术。
